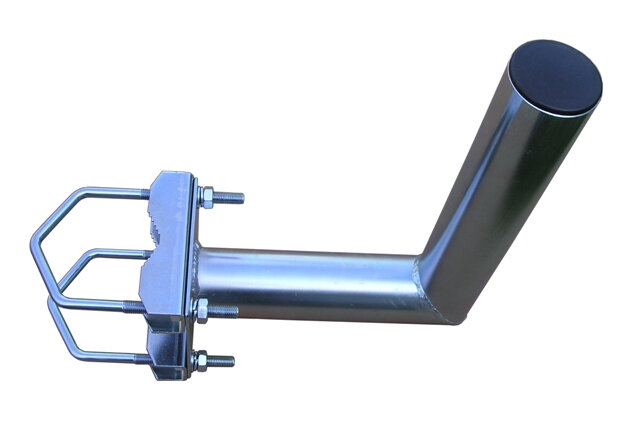

Konzola sa dodáva s dvomi dvojicami strmeňov Z5V105 / v cene zahrnuté ! / pomocou ktorých je možné konzolu uchytiť na stožiar alebo trubku s priemerom max. 90mm . Mechanickú pevnosť medzi prírubou a trubkou zabezpečujú tri navarené trojuholníky.
V prípade záujmu je možné dodať namiesto dvoch Z5V105 :
dve dvojice 2Z5 ( skrutky DIN933 M10 x 180 celozávit - verzia B ) alebo
dve dvojice 2Z5M ( skrutky DIN603 M10x180, závit 60mm - verzia C ) alebo
dve dvojice 2Z5M-80 ( skrutky DIN603 M10x140 , závit 80mm - verzia D )
Možnosti uchytenia konzoly na stožiar pre jednotlivé verzie sú uvedené v tabuľke.
.
Upozornenie : ak v objednávke v poznámke neuvediete verziu úchytu bude Vám vyexpedovaná konzola verzia A.
,
|
verzia |
úchyt |
priemer stožiara |
cena |
|
A |
2ks strmeň Z5V105 |
42 až 90mm |
na dopyt |
|
B |
2ks dvojica 2Z5 |
27 až 90mm |
na dopyt |
|
C |
2ks dvojica 2Z5M |
40 až 90mm |
na dopyt |
|
D |
2ks dvojica 2Z5M-80 |
27 až 70mm |
na dopyt |
|
odsadenie OD (mm) |
250 |
|
priemer trubky (mm) |
60 |
|
dĺžka trubky (mm) |
315 |
|
otvory pre uchytenie (mm) |
4x Ø11 |
|
rozmery príruby (mm) |
130x130x3 |
|
hmotnosť (kg) |
4,01 |
|
povrchová úprava |
galvanický zinok |
Doplnkové informácie
| Kategória: | na stožiar alebo trubku |
